基础验收→设备开箱检验→设备二次搬运→变压器就位→附件安装及接线→交接试验→试运前检查→试运行→交工验收

　　安装前，控制间内环境应具备条件，所有的内装饰施工已完成，室内洁净安全。

　　A配电柜安装固定：

　　①配电柜运到现场后，组织开箱检查，检查有无变形、掉漆现象，仪表部件是否齐全，备品备件、说明书等有无缺损，并做好开箱记录。

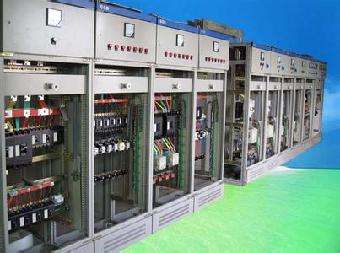

　　②根据施工图的布置，按顺序将开关柜放在基础型钢上。成列柜就位后，先找正两端的柜，再在柜下至上三分之二高的位置绷上小线，逐台找正，以柜面为标准。找正时采用0.5mm垫片进行调整，每处垫片最多不能超过三片。

　　③就位找正后，按柜固定螺孔尺寸进行固定，柜体与柜体、柜体与侧挡板均用镀锌螺丝连接。高、低压开关柜与预留角钢进行牢固焊接，电缆夹层上空明露部分用花纹钢板满铺，柜前、柜后均用1200mm×10mm(宽×厚)绝缘满铺。

　　④开关柜其相邻两柜顶部水平度偏差不大于2mm，全部柜顶部水平偏差不大于5mm，其相邻两柜边不平度不大于1mm，全部柜面不平度不大于5mm，柜间接缝不大于2mm。

　　⑤设备定位后，对内部紧固件再次紧固及检查，尤其是导体连接端头处。柜内接线完毕，用吸尘器清除柜内杂物，保持设备内外清洁，准确标识设备位号、回路号。配电柜安装完成后，安装柜上方的的桥架。配电柜进出电缆开孔位置由供货方按尺寸预留。电缆敷设完成后封闭。桥架与柜内接地母排用专用接地线可靠接地。桥架与配电箱(柜)连接处采用橡胶板连接，以保护导线和电缆，桥架与配电柜连接见图。点这免费下载施工技术资料

　　B:二次回路接线：

　　配电柜在出厂前应完成柜内二次回路接线及相关检测试验。配电柜设备到现场后，要在甲方现场工程师和监理的监督指导下及时组织验收，相关技术文件要齐全，配电柜包装及密封良好，各元件齐全完好，接线可靠。配电柜安装固定后，要逐台对配电柜的二次接线回路进行绝缘测试，测试使用500V等级绝缘测试仪表，测试结果要求大于1MΩ。所有二次回路控制线或电缆均采用多股软铜线，接线端子采用规格合适的接线端子在烫锡后使用专用压接钳压接，烫锡时应采用中性焊剂。

　　C:交接试验

　　配电柜的交接试验详见后述调试和送电部分。

　　D:其它要求

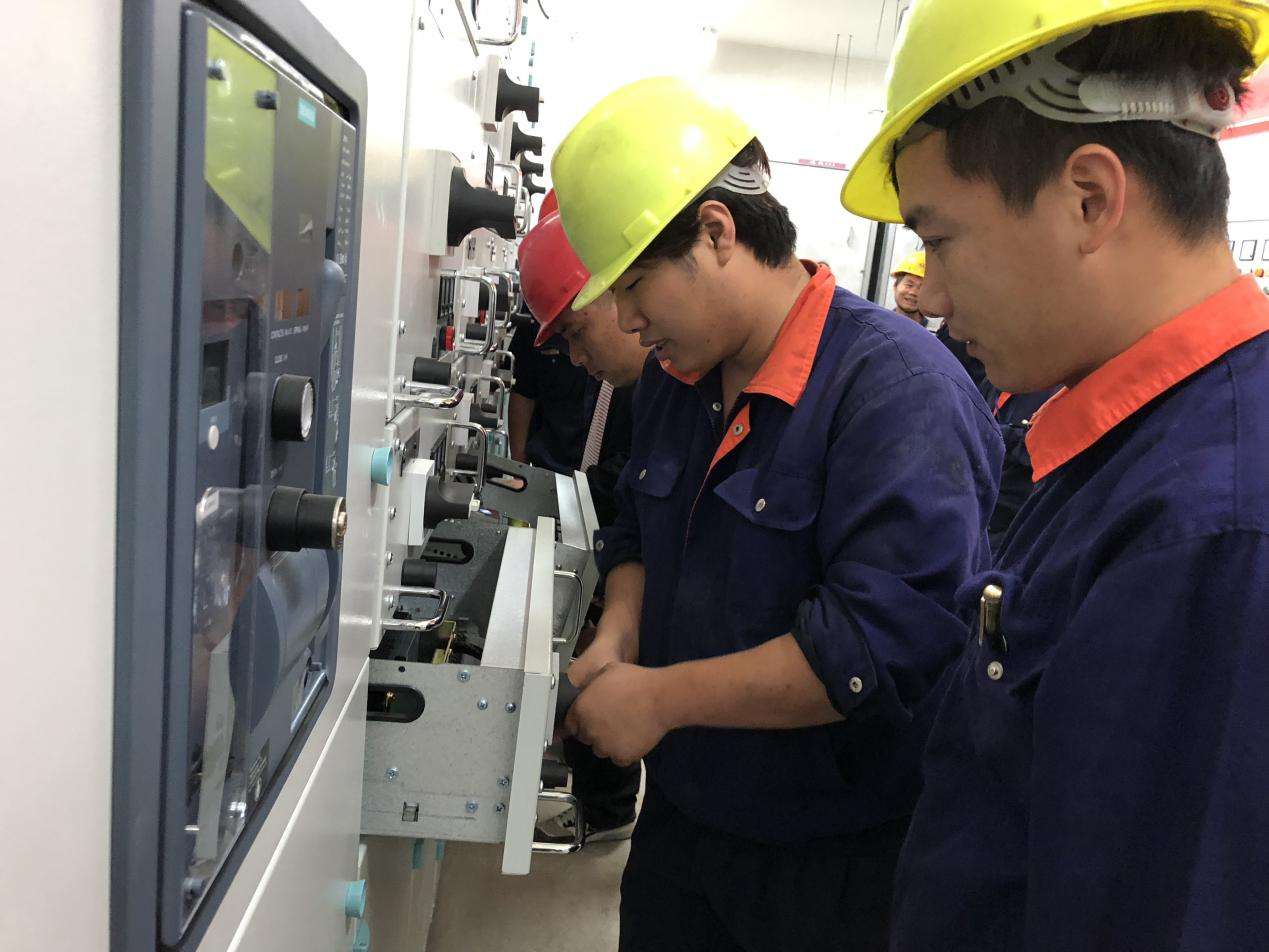

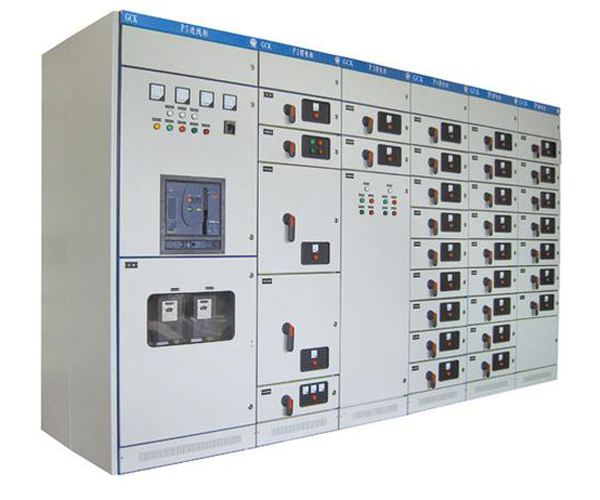

　　①抽屉式开关柜安装还要符合下列要求：

　　a、抽屉推拉灵活轻便，无卡阻、碰撞现象;

　　b、动触头与静触头的中心线一致，触头接触紧密;

　　c、抽屉的机械联锁或电气联锁装置动作正确可靠，保证断路器分闸后，隔离触头才能分开;

　　d、抽屉与柜体间的接地触头接触紧密;当抽屉推入时，抽屉的接地触头比主触头先接触，拉出时程序相反。

　　②配电柜二次回路绝缘检测前，仔细核对设计图纸，柜内的易损元件应事先拆卸。

　　③配电柜的安装过程中应保证漆层完整，无损伤，柜内照明齐全。

　　④变电室内设备外壳均需良好接地

　　E:注意事项

　　(1)设备要求柜(盘)本体外观检查应无损伤及变形，油漆完整无损。柜(盘)内部检查：电器装置及元件、绝缘瓷件齐全，无损伤、裂纹等缺陷。安装前应核对配电箱编号是否与安装位置相符，按设计图纸检查其箱号、箱内回路号。箱门接地应采用软铜编织线，专用接线端子。箱内接线应整齐，满足设计要求及验收规范(GB50303-2002)的规定。

　　(2)作业条件配电箱安装场所土建应具备内粉刷完成、门窗已装好的基本条件。预埋管道及预埋件均应清理好;场地具备运输条件，保持道路平整畅通。

　　(3)配电箱定位：根据设计要求现场确定配电箱位置以及现场实际设备安装情况，按照箱的外形尺寸进行弹线定位。
